16 de marzo de 2014

STAR "D" calibre 9 x 17mm , joya de oro II

 Pistola STAR D, calibre 9mm/Corto (380ACP) modelo 1939, en esta segunda entrega mostramos otra verdadera obra de arte en arma de fuego



El arma que tratamos, fue producida originalmente por la extinta firma española BONIFACIO ECHEVERRIA S.A., la cual se dedicaba principalmente a la producción de armas cortas.





Como en el caso de la nota anterior nos encontramos con un arma de fuego que posiblemente aya sido algún tipo de presente protocolar.
Mostrándose totalmente gravada y bañada en oro, al tiempo de poseer el escudo nacional argentino gravado "en este caso" en el lomo de la corredera el mismo esta posteriormente esmaltado en colores, dando una singular belleza al logotipo,

                                                              En la imagen de la izquierda puede apreciarse el detalle del lomo de la corredera, donde se encuentra el escudo nacional argentino



No tengo la confirmación de quien realizo el trabajo de grabados en su época de fabricacion o si los mismos son posteriores, lo único que puedo aportar de esta verdadera joya, es su impecable estado de conservacion, tanto externo como interiormente, además de estar plenamente funcional al momento de hacer las pruebas de tiro.

No hay un solo punto donde no encontremos gravados y belleza, en el arma

Frente del empuñe del chasis del arma

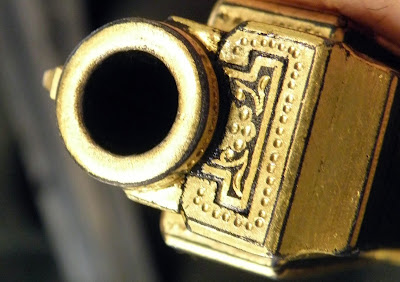

Boca del arma de fuego que dado su pequeño tamaño realza en función de su calibre: 380 acp




















LCF 2013

Star Mod. 1919 o Mod. Policía, joya en oro.







La pistola semiautomatica marca Star Mod. 1919 o Mod. Policía, fabricada por la firma  "Bonifacio Echeverría", calibre 6.35 mm






Detalle del frente del cahsis donde podemos ver el escudo nacional argentino




La más conocida y utilizada de todas ellas la conocida como "Sindicalista" (por ser utilizada por los anarco-sindicalistas en Barcelona y Zaragoza), que tenia calibre 7,65 mm y era oficialmente conocida como Star, modelo Policía.










Todas ellas tienen una forma similar, teniendo como características que las distingue de las demás, la palanca de desarme, situada debajo del carril de la corredera en su parte delantera.











Este arma, según cuentan algunos miembros de organizaciones anarquistas en sus propias biografías, solía, gracias a su pequeño tamaño, se portada atada con una cuerda. Esta cuerda se enrollaba en la cintura y la pistola se llevaba colgando a lo largo de la pernera del pantalón. En caso de necesitar su utilización se accedía a ella a través de un agujero previamente practicado en un bolsillo, y una vez finalizado el uso, se volvía a introducir por ese mismo agujero, sirviendo esta treta para despistar a la Policía cuando realizaban cacheos superficiales.




Este ejemplar en particular , como otros que veremos mas adelante;  pueden aver sido un presentes protocolares, para algun integrante de gobierno o diplamatico del gobierno de Argentina.





Es casi imposible,dejar de mirar la bellesa de los gravados de este arma de fuego




Cara derecha del arma, mostrando martillo, seguro, y las cachas


Frente del arma; boca del cañon, notese los detalles del gravado

Martillo, alza y seguro

Lomo de corredera y parte del extractor

LCF 2013

Machete de artilleria1909, reforma a cuchillo de paracaidista, Argentina



Esta curiosa conversión de cuchillo de paracaidista se obtuvo en el año 1973 a partir del Machete de Artillería Modelo Argentino 1909 fabricado por Weyersberg, Kirschbaum & Co. de Solingen, Alemania.



Acuñamiento en cara izquierda de la hoja









Fue llevada a cabo en el Batallón de Arsenales 141 José María Rojas (Córdoba, Argentina), y se estima que sólo realizaron unas 2000 unidades.








Las modificaciones constan de un acortamiento de la hoja, la cual termina con dos semicírculos de dudosa utilidad sobre el lomo hacia la punta de la misma - hay una versión que refiere que sirven de apoyo a los dedos para degollar-, fueron de igual manera sometidas a un proceso de afiliación; se acortó la vaina de acero conservando su botón y sistema de brocal original por lo que se continuaron utilizando con el mismo tahalí de cuero que llevaba el machete.





Vistas comparativas, de la hoja original y la conversión definitiva



Acuñamiento en cara derecha de la hoja


Respecto a la empuñadura, sólo se modificó el gavilán recortando el brazo superior, y finalmente, en el pomo se practicó un orificio de 5 mm con el objeto de poder pasar un cordel de anclaje. Finalmente, en la cruz se acuñó el nombre del Batallón 141 de la siguiente manera: B. Ars. 141 J.M.R.



Estos cuchillos tuvieron un período muy corto de uso y dada la escasez de unidades reformadas y la preferencia en los cuerpos de paracaidismo por utilizar el cuchillo tipo manopla, podemos afirmar que la variante no tuvo éxito y cayó en deshuso rápidamente, quizás estuvo en servicio un máximo de 5 años.


A la pieza modificada se le practico un taladro en el pomo, como para la colocación de un cordel de seguridad.




Cotas de medida:
Largo Total 345 mm
Largo de Hoja 213 mm
Ancho de Hoja 2 6.5 mm
Espesor de la Hoja 6.5 mm
Largo / Empuñadura 131 mm

Vista comparativa de la pieza original y su posterior reducción.

















Agradecemos la cortesía de Pablo B. Loader, de Militaria Loader.

LCF 2013



Granada de mano FM.1 de Entrenamiento./ FM.1 hand Grenade Training.


Datos técnicos:
Fabricante: FM. D.G.F.M.
Origen: Rep. ARGENTINA
Altura total:                    117 mm
Altura de carcasa:              92 mm
Diámetro de carcasa:        56 mm
Peso total de combate:     295- sin explosivo  Gramos.
Carga de combate:            000 Gramos
Tipo de Explosivo:           ninguno
Tren de fuego:                  Ceba de percusión, cordón de retardo y multiplicador inertes
Retardo aproximado:        -------------
Elementos de seguridad:   Palanca de espoleta y seguro.
Color:                                Amarillo
Desarme:                            Por su parte inferior mediante tapa a rosca.
Peso del arrollamiento
Defensivo de acero:           0 gramos- no posee
Usos:                               Granada de entrenamiento, la cual permite al operador ganar los
                                        Conocimientos necesarios para poder operar la granada en todos sus
                                         aspectos, desarme y puesta en situación de combate



Posee todos los elementos equivalentes a la granada de combate, incluyendo la simulación de la carga con un peso bastante aproximado así como también su dispositivo de ignición.

Desarme total del ingenio.




























Nota:
Por favor considere, una prioridad no tomar la información aquí expuesta como base para desarmar u operar una granada de mano, se conciente de que su poder destructivo pude sesgar su vida o la de un prójimo, ante la aparición de cualquier ingenio de este tipo llame de inmediato a la fuerza de seguridad mas cercana para que le brinden la ayuda correspondiente.

LCF 2013

STOSEL cal: 7.65 mm Browning

Fabricada por la empresa Retolaza Hermanos, ubicada  Eibar, en el municipio de Guipúzcoa, perteneciente a la comarca del Bajo Deva en el País Vasco, España.




Bajo este mismo formato y disposición mecánica, en España y a partir de 1905, se fabricaron otras marcas de armas una de las mas famosas fue la “ruby”, durante esa época la legislación de patentes española permitía la copia de cualquier artículo fabricado en el exterior, y que no se vendiese aun dentro de España al momento de la comercialización de la copia, y por supuesto; los fabricantes de armas españolas se apresuraron a copiar la sencillez y eficacia de las pistolas Browning, diseñadas por la mano del genial Jhon M BROWNING, usando como inspiración el modelo 1902/1903 Hammer Less (sin martillo) en calibre 7.65 mm, producido por la firma Colt.




Las Browning operadas por retroceso de masas, tenían un martillo oculto, un seguro de accionamiento manual, que se accionaba con el pulgar y seguro de empuñadura en el grip de su armadura.












Las pistolas Eibarenses eran un diseño simplificado, que eliminaba la seguridad de empuñe de la Browning y tenían desplazado el seguro manual a la altura del disparador .







Como dijimos mas arriba hubo muchas copias y copias de copias tambien, Esperanza y Unceta (más tarde conocido como Astra) comenzó a fabricar pistolas de este tipo hacia 1911 bajo el nombre comercial de Victoria, Gabilando y Urresti (Llama Gabilando y Cia mas tarde) comenzó a fabricar este tipo de pistolas con un cargador extendido alrededor de 1914 “Ruby”.

Desarme parcial





La ruby fue adoptada por las fuerzas armadas francesas en 1915, y con el tiempo el nombre de "Ruby" se convirtió en un término genérico para todas las de su tipo.










Retolaza Hermanos y Stosel

Los hermanos Retolaza habían estado en el negocio de las armas semiautomáticas desde la década de 1890, se cree que la pistola automática Stosel, puede haberse empezado a producir ya entre 1906-1907, a pesar de que se tenga en cuenta que la fecha más antigua conocida es de1912.
Hubo una de" calibre 6,35 modelo 1914 “Pistola Stosel No. 1” producida durante la 1ª Gran Guerra, así como la versión de 7,65 mm que aquí vemos, además de las idénticas "liberty" y "Paramount "pistolas también producidos por Hermanos Retolaza dentro  del mismo período.



Desarme:

básicamente igual que todas las copias de época de la línea 1906/10 de Browning, luego de sacar el cargador y verificar, la inexistencia de cartucho en recamara, se procede a llevar la corredera a la posición mas retrasada, ahí de hace presión hacia arriba del seguro el cual auspicia de reten de corredera, ahí quedara el cañón a la vista descubierto de la corredera, lo que nos permite asirlo de su parte moleteada, de esta manera se hace girar el cañón y este movimiento dejara que los tetones del mismo se desencajen de sus nichos en el chasis o armadura del arma, luego retiraremos el seguro  (atención con la fuerza de cierre del resorte recuperador - que aun esta comprimido) y deslizaremos la corredera con el conjunto cañón y muelle todo junto.

Posteriormente con la corredera suelta retiramos el muelle recuperador con su eje, y el cañón del arma, y asi tendremos el desarme parcial para su limpieza.






Alza del arma y detalle del indicador de cartucho en recamara





detalle del lomo del arma y el guion de mira












Pañón y vista de cañón y muelle recuperador

El arma de las fotos no fue prestada por Armería
A.C.P.R. SRL.  De   la calle Paraná 937 C.A.B.A, Argentina, a quien agradecemos su amable atención.

El estado del arma impecable con pavón original, cachas también propias del arma y de la misma forma su cargador de 7 cartuchos, al probarla en el polígono el arma se comporto correctamente, a pesar de sus casi 100 años, usamos munición Magtech y Federal, sin tener problemas de alimentación o interrupción alguna




Detalle de la una de reten de cargador











Saludos cordiales

LCF.2014.

Samson Dicut. 9 x 19 mm punta hueca (IMI)

Caja de 50 cartucchos, calibre 9 x 19 mm para, Fabricada en israel por Samson-IMI, modelo punta hueca DICUT de 115 grains.




Con un peso de 115 grains, "hay otra versión en 124 grains", y una velocidad de 1148 pies por segundo, (350 mts/seg), logra una energía de 337 pies-libras (456 julios), alcanzando los niveles de transmisión de energía de un cartucho+P.





 LCF 2014
